INTRODUCCIÓN AL TRANSISTOR

El transistor tiene varios modos de funcionamiento según la forma en que se aplique el voltaje entre sus terminales. Sin embargo estos modos se pueden agrupar en dos grupos: a) como amplificador y b) como interruptor.

El primer modo se describe en forma simplificada en la figura 4.5, en donde lo que se quiere de un dispositivo de amplificación es que sea capaz de recibir una señal variable con un voltaje o corriente característica de pequeña magnitud y que entregue una señal que varíe en forma similar con un voltaje o corriente mucho mayor. El transistor depende de la forma en que la corriente se distribuye entre sus capas  para controlar la amplificación del voltaje, corriente o potencia a la salida de un circuito con respecto a su entrada. Para funcionar como amplificador el transistor opera en una región conocida como región lineal.

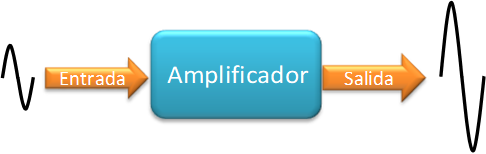

 Figura 3.5 Acción amplificadora

En el modo de interruptor, el transistor opera en dos regiones extremas llamadas corte y saturación, de este modo, por un lado, aplicando un exceso de corriente en la compuerta, se puede hacer que el transistor conduzca su máxima corriente. Por el otro lado, al retirar la corriente de la compuerta, el flujo de corriente entre el colector emisor, se reduce a un valor muy pequeño que se puede considerar como apagado. La figura 4.6 bosqueja el modo de operación como interruptor.

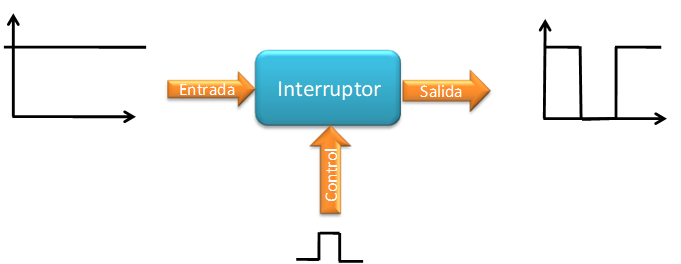

  Figura 3.6 Acción interruptora.
